L-系列MVE型式试验柜方案

MVE-banner-(zh-cn)


L-系列MVE:主要数据

电压   2.3 - 13.8 kV
电流       < 540 A (标配)
< 1200 A (订做)
运行非连续性分级   LSC1 (E1 & E2 配置)
LSC2/LSC2B (E3 配置)
额定瞬时耐受电流/峰值    高达 40 kA 至1秒/104 kA
内部电弧故障等级   AFL 31.5 kA 至1秒
安装组态   单体柜或柜体排列


MVE L-Series Medium Voltage Soft Starter Panel


MVE L-Series Medium Voltage Soft Starter Panel Lineup


遇见L-系列MVE柜体系统。

L-系列柜体系统实现了许多人声称不可能的景象。从一开始,灵活性就一直是L-系列设计的主要重点。

现在,我们在设计、工程、制造和售后服务方面几十年的经验和专业知识不断积累,发展出奥康全新的全球开关设备标准。

L-系列是当下市场上最为普遍的开关柜系统。



具有完全型式试验

奥康L-系列柜依据IEC 62271-200进行全套的型式试验测试:

  • 瞬时耐受电流
  • 峰值耐受电流
  • 内部电弧故障(IAC等级:AFL 31.5 kA 至1秒)
  • 主回路和辅助主回路的绝缘强度试验
  • IP等级
  • 在50 °C环境温度和主回路电阻条件下温升测试

若索取,奥康可以提供证书。



AuCom MVE Soft Starter Type Test Report


AuCom MVE L-Series Arc Testing


电弧保护

若奥康L-系列柜内发生电弧,此电弧故障被限制在锁紧的固体门和沉重的双层舱板内 。

在喷发阶段,压力通过柜体顶部的泄放口(或选装的导槽)被安全地释放,将爆炸气体导向上部或安全地排往外部。



柜体细节:

L-系列MVE柜可按IP4X或IP54提供, 可选装主回路和旁路装置,以及接地和隔离开关。奥康也可以设计和制造特殊规格的柜体,并且我们在设计过程的各个阶段,为客户提供完整的工程应用支持。

除了标准产品外,我们还可根据需求提供一整套柜体排列,包括下列部分选项:

  • 上进线或下进线(电机和控制电缆)
  • 电源电压:上部,下部或主母排系统
  • 切换装置(主回路和旁路):真空接触器或断路器
  • 内部功率因数校正单元: 它含有电容,真空接触器,熔丝和电涌冲击限流器
  • 控制电压源:或取自内部的中压控制变压器,或取自外部的的客户端子排
  • 接地/隔离开关进线: 进线,出线或主母排系统


AuCom MVE L-Series Medium Voltage Soft Starter Panel Drawing

L-系列MVE型式试验柜方案

AuCom MV Soft Starter

遇见L-系列MVE柜体系统。

L-系列柜体系统实现了许多人声称不可能的景象。从一开始,灵活性就一直是L-系列设计的主要重点。

现在,我们在设计、工程、制造和售后服务方面几十年的经验和专业知识不断积累,发展出奥康全新的全球开关设备标准。

L-系列是当下市场上最为普遍的开关柜系统。

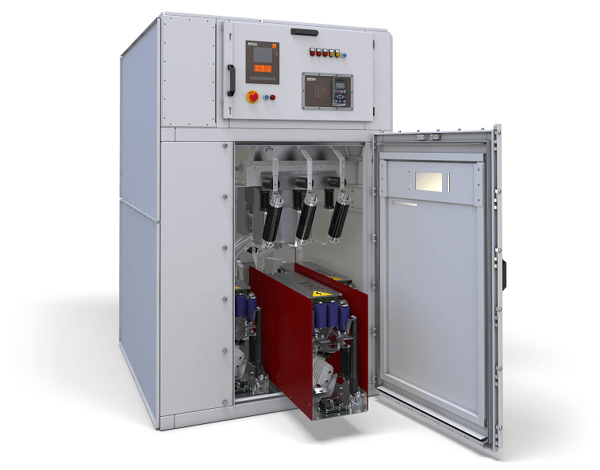

L-Series-Panel_phase-arm-protruding

具有完全型式试验

奥康L-系列柜依据IEC 62271-200进行全套的型式试验测试:

  • 瞬时耐受电流
  • 峰值耐受电流
  • 内部电弧故障(IAC等级:AFL 31.5 kA 至1秒)
  • 主回路和辅助主回路的绝缘强度试验
  • IP等级
  • 在50 °C环境温度和主回路电阻条件下温升测试

若索取,奥康可以提供证书。

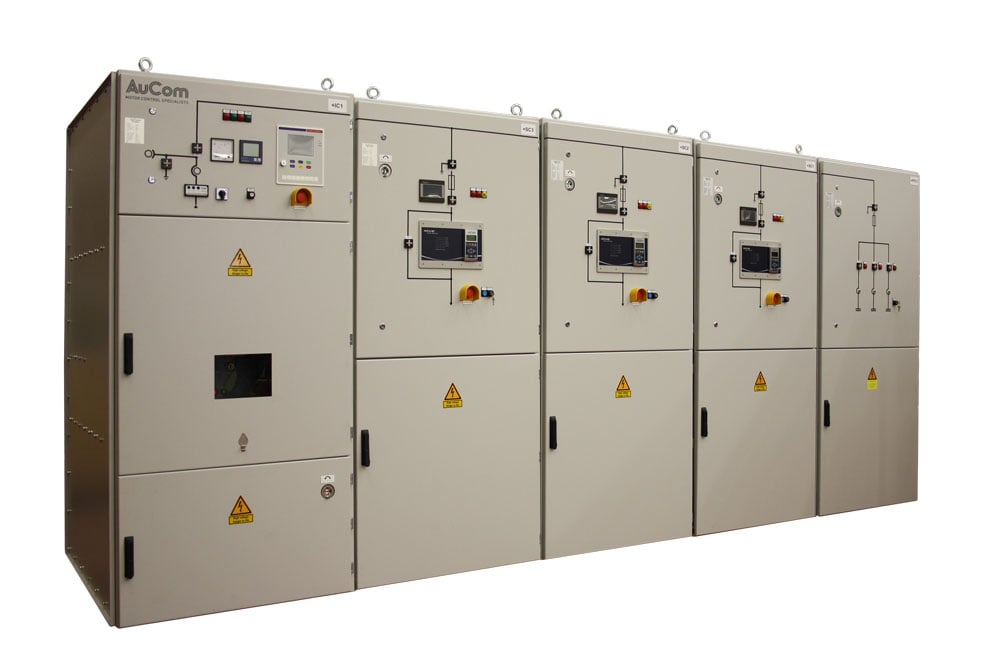

MVE L-Series lineup angled

具有完全型式试验

奥康L-系列柜依据IEC 62271-200进行全套的型式试验测试:

  • 瞬时耐受电流
  • 峰值耐受电流
  • 内部电弧故障(IAC等级:AFL 31.5 kA 至1秒)
  • 主回路和辅助主回路的绝缘强度试验
  • IP等级
  • 在50 °C环境温度和主回路电阻条件下温升测试

若索取,奥康可以提供证书。

电弧保护

若奥康L-系列柜内发生电弧,此电弧故障被限制在锁紧的固体门和沉重的双层舱板内 。

在喷发阶段,压力通过柜体顶部的泄放口(或选装的导槽)被安全地释放,将爆炸气体导向上部或安全地排往外部。

柜体细节:

L-系列MVE柜可按IP4X或IP54提供, 可选装主回路和旁路装置,以及接地和隔离开关。奥康也可以设计和制造特殊规格的柜体,并且我们在设计过程的各个阶段,为客户提供完整的工程应用支持。

除了标准产品外,我们还可根据需求提供一整套柜体排列,包括下列部分选项:

  • 上进线或下进线(电机和控制电缆)
  • 电源电压:上部,下部或主母排系统
  • 切换装置(主回路和旁路):真空接触器或断路器
  • 内部功率因数校正单元: 它含有电容,真空接触器,熔丝和电涌冲击限流器
  • 控制电压源:或取自内部的中压控制变压器,或取自外部的的客户端子排
  • 接地/隔离开关进线: 进线,出线或主母排系统
